直流電機訂購需知

1、用戶選用本系列電機時須說明產品型號、功率、電壓、轉速。其中電壓分電樞電壓和勵磁電壓。

2、確定安裝方式：安裝方式有立式安裝、臥式安裝、立臥式安裝。

3、確定出線方式：電機默認出線為右出線，還可有左、頂出線方式。

4、出軸方式默認單出軸，也可定制雙出軸。

5、冷卻方式：安裝風機冷卻、空水冷卻器、管道通風冷卻。

6、電機可安裝測速發電機、編碼器等。如需安裝編碼器請?zhí)峁┧栊吞枴?/p>

7、根據客戶要求可安裝相應的測溫元件。

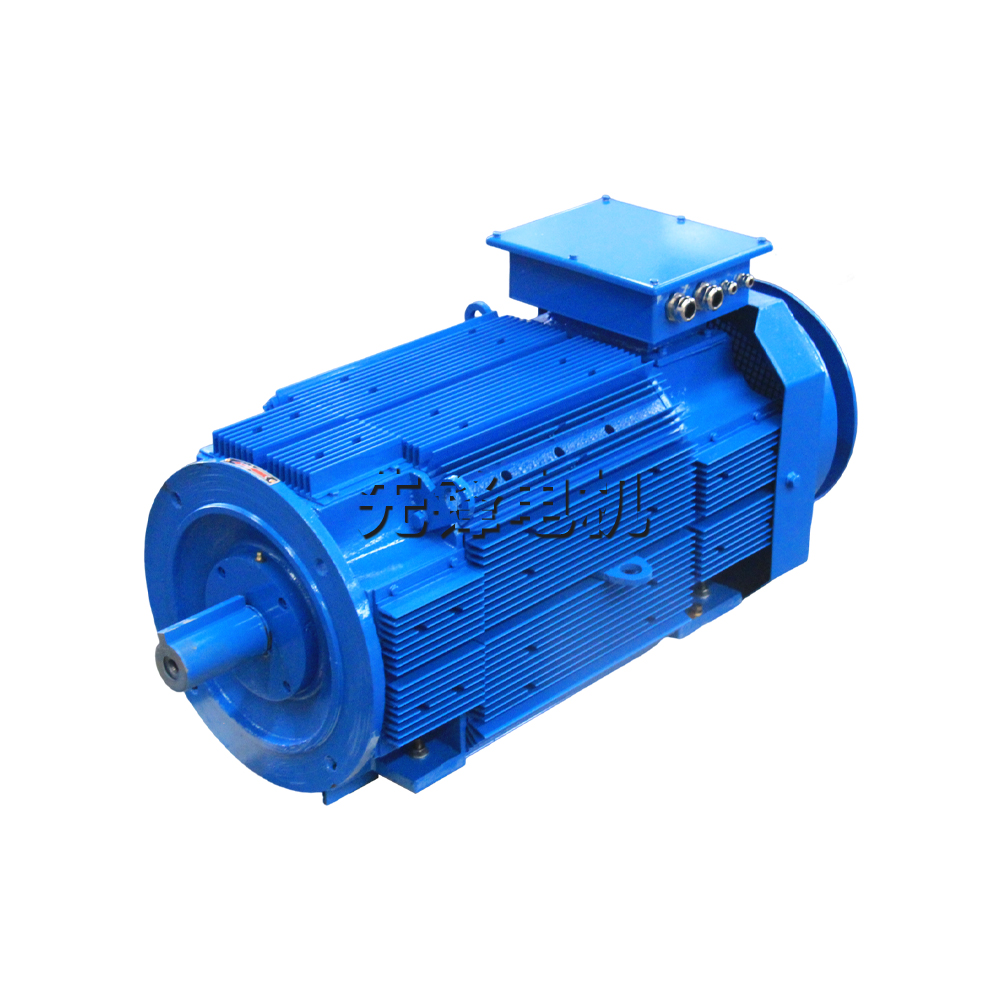

ZH4系列直流電動機_ZH4 Series Dc Motors

技術參數

機座號：132~200

功率：2.2~37 kW

工作制：S1

絕緣等緣：F級

額定電壓：220V

勵磁方式：他勵、并勵

額定轉速：3000、1500、1000r/min

適用于:

ZH4 系列主要用于多塵埃場合及其鋼廠連鑄機的傳動，也適用于惡劣環境下的各種金屬切削；防護等級IP44 及以上，冷卻方式IC411，可實現最低20r/min至最高轉速間平滑調速。

特點：穩定、良好的調速性能，可實現降低電樞電壓恒轉矩向下調速或減小勵磁電流恒功率向上調速，調速范圍寬，輸出功率大，過載能力強。

使用條件：

1. 海拔不超過1000m。環境溫度不超過+40℃；

2. 電動機由靜止整流電源供電，也可用直流發電機供電。

電機型號含義

1、電機的外殼防護等級及安裝結構型式

a. 外殼防護等級為IP44，也可為IP54。

b. 電機均帶底腳，安裝方式為IMB3、IMB35、IMB5、IMV1、IMV15 等。

2、出線盒的位置，從傳動側視之，在機座頂部。

3、電機的傳動輸出方式為彈性聯軸器聯接，機組配合須小心對準。

4、冷卻方式

整個系列電機采用全封閉結構，機座表面帶散熱筋，電機冷卻方式為IC411。

性能數據 Performance Data

備注：

他勵電動機啟動時，必須先將勵磁電壓升至額定電壓，然后接通電樞回路。停車時，先切斷電樞回路，然后斷開磁場電路，避免在啟動和停車時因弱磁引起過速。

電動機訂貨說明：

1. 訂貨時請注明電動機的型號、功率、電壓、轉速、勵磁電壓、冷卻方式、出線盒位置等詳細信息。

2. 訂貨時請注明需要的安裝在電動機上附件的型號、規格、數量等詳細信息。

3. 如使用環境特殊，需要濕熱帶型，在原型號后面請注明“TH”。

4. 如需要的規格、技術要求與本樣本有出入，請即與我公司聯系，事先提出具體而明確的要求，經協商同意后簽單技術協議或在訂貨合同中注明。

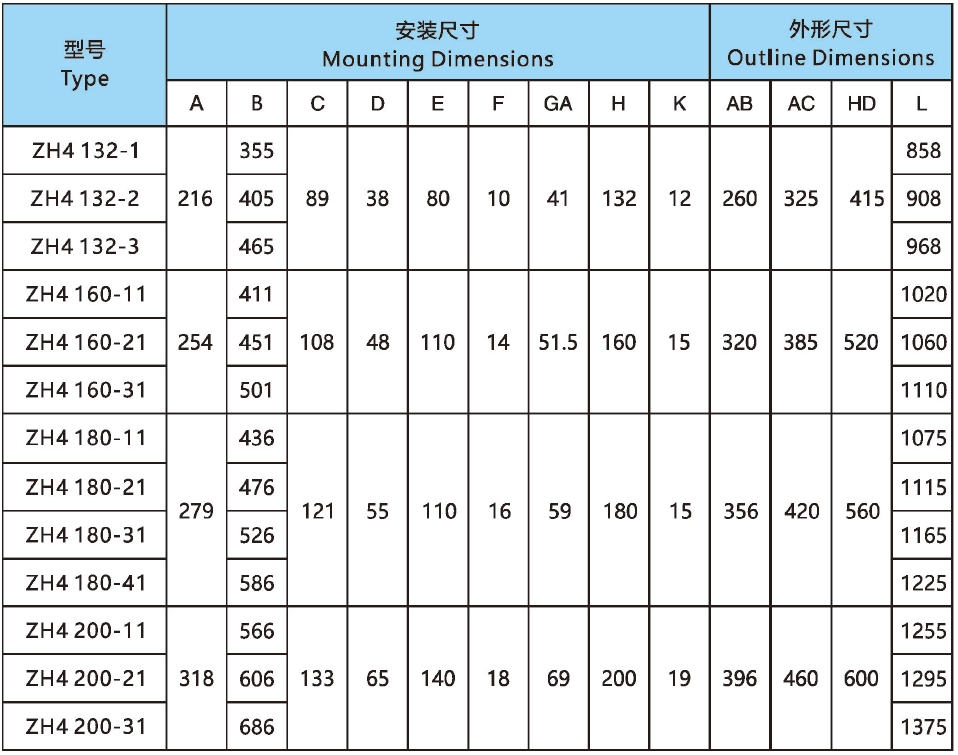

外形及安裝尺寸 Dimensions

臥式、機座帶底腳

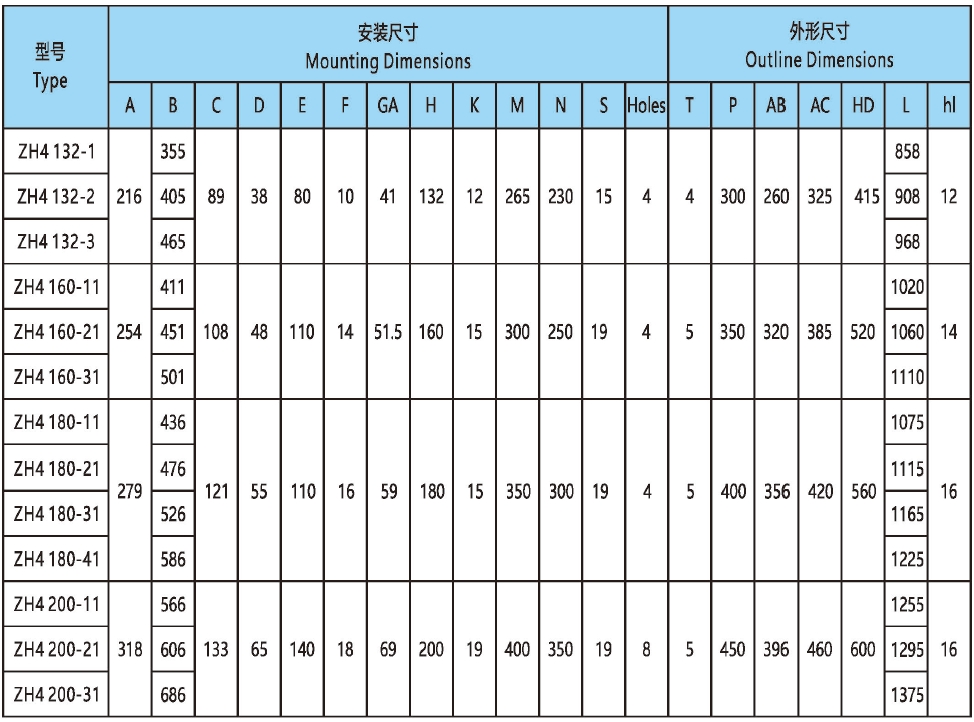

外形及安裝尺寸 Dimensions

臥式、機座帶底腳，端蓋帶凸緣

表中外形尺寸為參考值，實際情況以實物為準。

表中數據若有改動，恕不另行通知
